Zagniatarka naroży aluminiowych EV800

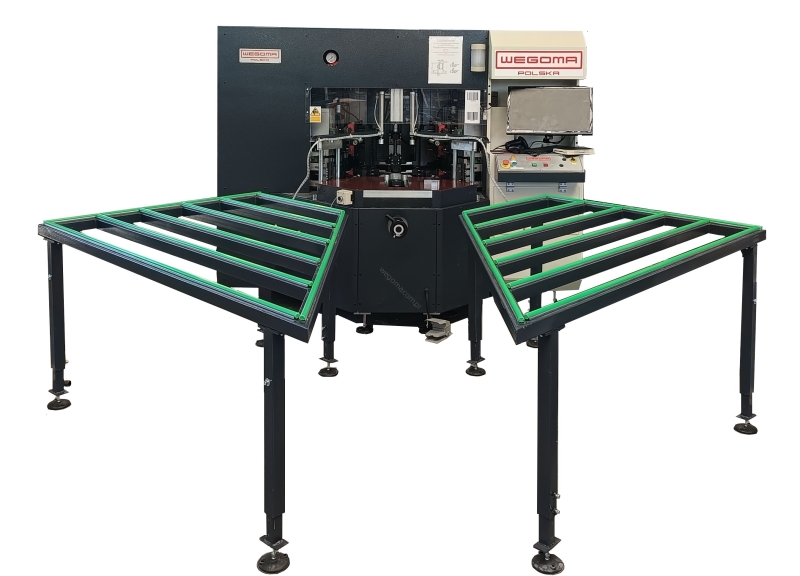

Zagniatarka EV800

Nowa zagniatarka EV800 to większa i bardziej zaawansowana wersja popularnego modelu EV Automatic, która zdobyła uznanie klientów. W przeciwieństwie do standardowych maszyn ważących kilkaset kilogramów, EV800 imponuje masą 3200 kg. Taka konstrukcja zapewnia wyjątkową stabilność i niezawodność podczas pracy, co jest kluczowe przy obróbce coraz większych profili. EV800 oferuje doskonałe parametry pracy i wysoką sztywność, spełniając wymagania nowoczesnych procesów produkcyjnych.

Jednym z kluczowych atutów nowej zagniatarki jest możliwość wczytywania danych profilu za pomocą skanera kodów kreskowych oraz automatyczne przezbrajanie maszyny. Dodatkowo kamera CCD monitoruje w czasie rzeczywistym pozycję profilu, a po jego prawidłowym ustawieniu automatycznie uruchamia cykl zaciskania. To rozwiązanie niemal całkowicie eliminuje ryzyko popełnienia błędów przez operatora! Automatyczne przezbrajanie pomiędzy programami, oprogramowanie w języku polskim, oraz intuicyjna obsługa sprawiają, że maszyna jest łatwa w użytkowaniu.

Nowa maszyna EV800 wyposażona jest w zaawansowany system sterowania 15 osiami serwo. Zaciskarka do naroży aluminiowych z indywidualnym sterowaniem pozycji noży w każdej głowicy oraz automatycznym ustawianiem tylnych widełek i wysokości bloku dociskowego (kopyta) dostosowuje się automatycznie w zależności od wybranego profilu. Dzięki temu redukuje koszty związane z ustawieniami i pozwala uniknąć magazynu narzędzi. Maszyna sterowana jest przez elektroniczny system, który pozwala magazynować dane odnośnie zagniatania (punkty profilu, gdzie będzie miało miejsce zagniatanie, oraz oparcia profili). Widełki, blok dociskowy i narzędzia ustawiają się automatycznie w momencie przywołania danych profilu, który będziemy obrabiać. Noże są uniwersalne i mogą być użyte do różnych typów profili. W najnowszej wersji kamera skanująca położenie profili także ustawiana jest za pomocą silników.

Symultaniczne poruszanie się wszystkich osi redukuje czas przezbrojenia do zaledwie 1-2 sekund. Cztery noże wykonane są z wysokiej jakości stali narzędziowej, a siła zagniatania wynosi 8750 kg/cm² dla noża o grubości 8 mm. Skok bloku dociskowego wynosi 104 mm w pionie i 200 mm w poziomie. Maksymalna wysokość profilu to 200 mm (opcjonalnie do 300 mm), a szerokość to 200 mm. Dzięki funkcji małego okna, standardowym narzędziom 3 mm/5 mm oraz możliwości pracy z wieloma profilami bez konieczności zmiany narzędzi, urządzenie znacząco skraca czas operacji.

Maszyna EV800 wyposażona jest w pełny serwonapęd, sterowany komputerowo z kolorowym ekranem, który umożliwia wyświetlanie przekrojów profili i narożników (załadowanych wcześniej w formacie DXF). Dzięki interfejsowi człowiek-maszyna, operacje są łatwo konfigurowalne. Modułowy blok pozycjonujący w kształcie litery V można szybko zamienić na kształtowy blok pozycjonujący, aby dopasować go do różnych rozmiarów profili. Zagniatanie siłownikiem hydraulicznym gwarantuje płynną i stałą prędkość ruchu noży, a kamera skanująca w czasie rzeczywistym eliminuje błędy operatora, pokazując idealne ułożenie profili.

Najważniejsze cechy techniczne zagniatarki do naroży aluminiowych EV800:

• 13-15 osi sterowanych numerycznie – CNC
• Każdy nóż ustawiany numerycznie
• Symultaniczny ruch wszystkich 13 serwo osi  – skrócony czas przezbrojeń – zmiana wszystkich osi na poziomie 1-2 sekund
• 4 noże w wysokogatunkowej stali narzędziowej
• Nacisk wywierany przez każdy nóż w momencie zagniatania: 8750 kg/cm² dla noża 8 mm,
• Skok kopyta w osi pionowej: 104 mm; w osi poziomej: 200 mm
• Maksymalna wysokość profilu: 200 mm (opcjonalnie: do 300 mm)
• Maksymalna szerokość profilu: 200 mm
