Bearbeitungszentrum BDM UFTB 100 S

Verwenden Sie das Formular unten, um den Preis und die Produktdetails zu erfragen

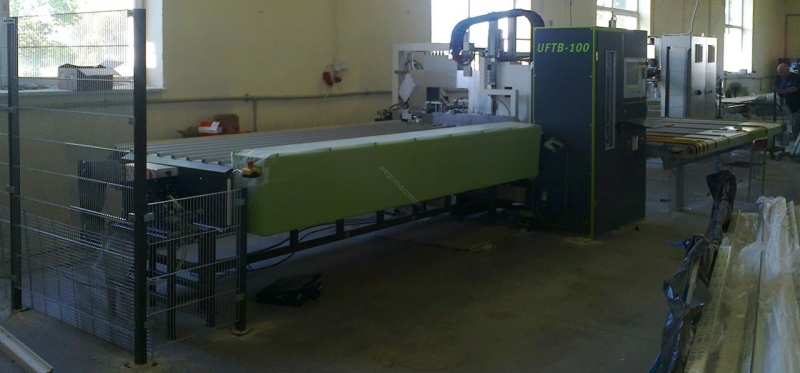

Bearbeitungszentrum BDM UFTB 100 S

Tür- und Fensterbearbeitungsstation zur Bearbeitung von PVC-Profilen von BDM, unabhängig von der Profilform Modell UFTB 100S

  • Maximaler Querschnitt 130 x 130 mm
  • Maximale Elementlänge: 4.000 mm
  • Seitliche Führungsprofile
  • Effizienz: ca. 80-100 Dreh-Kipp-Fenstereinheiten mit Abmessungen von 1200 mm x 1200 mm, bei 100 % Verfügbarkeit, für 8 Stunden, 28.800 s

Durchgeführte Behandlungen:

RAHMEN:

  • 2 Paar Abflüsse
  • 2 Paar Belüftungsöffnungen
  • 4 x Schrauben / Element
  • 4x Markierung für Haken (je 1 Markierung pro Profil)
  • 6 Dübellöcher

FLÜGEL:

  • 2 Paar Abflüsse
  • 2 Paar Belüftungsöffnungen
  • 1 * Dreifachloch für den Griff in PVC und Fräsen des Getriebes
  • 4 x Schrauben / Element

Lademagazin mit 8 Plätzen, automatisch getaktet.

Mit 8 Plätzen zur Aufnahme verschiedener Fensterprofile mit einer maximalen Länge von 4.500 mm und einer minimalen Länge von 300 mm.



Profiltransporter mit einem Grundrahmen mit Führung für bewegliche Elemente und einem pneumatischen Greifer, der auf gehärteten und geschliffenen Wälzführungen läuft.

Der Antrieb der Laufkatze erfolgt über gehärtete Schrägzahnstangen mit direktem Längenmesssystem.

Durch das dynamische System der Servoachsen wird ein genaues und schnelles Verfahren der Profile zur Bearbeitung realisiert.

- Positioniergenauigkeit +/- 0,2 mm / m

- Positioniergeschwindigkeit max. 170m/Min



3-Achs - CNC-Bearbeitungsstation

  • Stabiler, geschweißter Grundrahmen
  • Werkzeugführung auf gehärteten und geschliffenen Linearführungen mit Kugelumlaufwagen.
  • Mit Twin Tool Module - zur Montage von Werkzeugen, die bis zu 18 Arbeitseinheiten aufnehmen können.
  • Positionierung durch Servoantriebe und gehärtete, geschliffene Kugelgewindetriebe in den X-, Y- und Z-Achsen mit x-Steigung - Anpresseinheiten für Bearbeitungseinheiten, zur Montage von Profilen von der Seite und von oben
  • Profilträger zur Aufnahme von Profilen in Bearbeitungseinheiten.



Serienausstattung im folgenden Set enthalten:

  • Eine Vorrichtung zum Verschrauben von Stahlverstärkungen an der Vorderseite mit einem Servomotor mit Drehzahlregelung und möglicher Einstellung des Schraubdrehmoments für jedes Profil und jede Verstärkung separat.
  • Vorrichtung zum Verschrauben von Stahlverstärkungen an der Rückseite mit einem Servomotor mit Drehzahlregelung und möglicher Einstellung des Schraubdrehmoments für jedes Profil und jede Verstärkung separat.
  • Das System umfasst ein Fach für Schrauben und eine Schraubenzuführung
  • 5 Stück Fräseinheiten je 5 mm, 1x hinten, unten, oben und vorne oben und unten vorne (oben, unten und hinten mit einer Spitze mit 3 mm Durchmesser), um die Operation durchzuführen:
  • Entwässerungslöcher, Belüftungslöcher,
  • Öffnungen in den Flügeln
  • Die Box für den Schlosseinsatz in den Kotflügeln
  • Löcher zur Befestigung von Rollläden
  • Öffnungen für Diffusoren
  • PZ, für Zugentlastung und Montagebohrungen
  • Ein dreifaches Loch für den Türgriff
  • 1 zum Bohren von Löchern für Dübel oder einer Querstange auf der Vorderseite (6,5 mm)
  • 1 zum Bohren von Löchern für Dübel oder eine Querstange auf der Rückseite (10,5 mm)

Optionale pneumatische Kopfwinkelverstellung

  • Damit können Sie den Winkel des Fräsers zwischen zwei Positionen ändern.
  • Pneumatische Steuerung



Bandförderer 3000

  • 9 Segment
  • 3000 mm lang,
  • Hergestellt aus starken gepressten eloxierten Aluminiumprofilen
  • Abriebfeste und stabile lange Rundriemen
  • zum Entladen und Neuladen von Profilen
  • Spezielles BJM-Bedienfeld - Windows-PC



Steuerungssoftware

Barcode-Scanner zum Lesen / Identifizieren geladener Artikel



Sicherheitseinfriedung und Umzäunung nach CE-Normen
